混凝土后锚固件拉拔检测方法

发布时间:2024-11-08
阅读人数:75

混凝土后锚固件拉拔试验

混凝土后锚固技术的应用领域日趋广泛,特别是在建筑改造、扩建、抗震加固、设备、幕墙安装工程中,后锚固技术以其高效、便捷、经济性等得到广泛的应用。锚固件承载力拉拔试验主要用于检验锚固件的安装质量检验和评估锚固件的锚固能力。

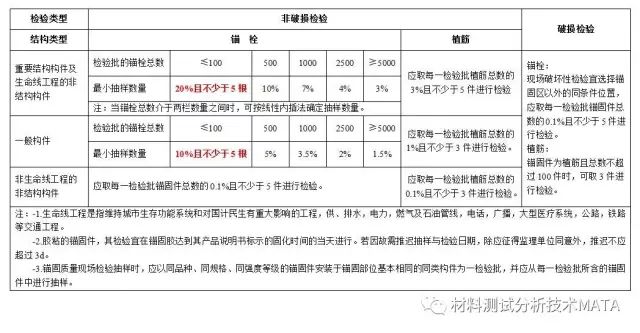

一.锚固承载力现场检验抽样数量规定:





二.仪器设备要求


现场检验拉拔仪应符合下列要求:

1.设备的加荷能力应比预计的检验荷载值至少大20%,且不大于检验载荷的2.5倍,应能连续、平稳、速度可控地运行;

2.加载设备应能够按照规定的速度加载,测力系统整机允许偏差为全量程的±2%;

3.设备的液压加载系统持荷时间不超过5min时,其降荷值不应该大于5%;

4.载荷设备应能够保证所施加的拉伸载荷始终与后锚固构件的轴线一致。

5.现场检验设备应定期由法定计量检定机构进行检定、校准。




三.试验要求

检验锚固拉拔承载力的加载方式可为连续加载或分级加载,可根据实际条件选用。

1.非破损检验

1).续加载时,应以均匀速率在2min-3min时间内加荷至设定的检验载荷并持荷2min;

2).分级加载时,应将设定的检验载荷均分为10级,每级持荷1min,直至设定的检验荷载,并持荷2min;

3).荷载检验值应取0.9fykAs和0.8NRk的较小值。NRk*为非钢材破坏承载力标准值。

2.破坏性检验

1).连续加载时,对锚栓应以均匀速率在2min-3min时间内加荷至锚固破坏,对植筋应以均匀速率在2min-7min时间内加荷至锚固破坏

2).分级加载时,前8级,每级荷载增量应为0.1Nu,且每级持荷1min—5min;自第9级起,每级荷载增量应为0.05Nu,且每级持荷30s,直至锚固破坏。Nu为计算的破坏载荷值

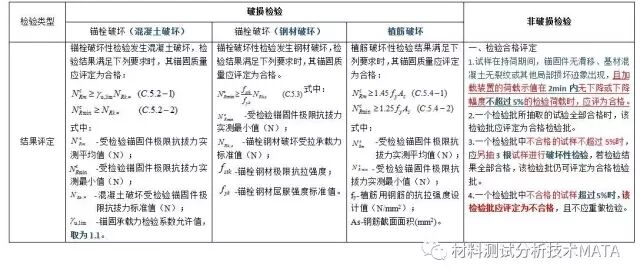

四.锚固承载力检验结果评定




注:-1.关于fy—植筋用钢筋的抗拉强度设计值(N/mm2),依据GB 50010-2010 混凝土结构设计规范 第4.2.3条取值,普通钢筋强度设计值如下表:

图片-2 关于Nrks -锚栓钢材破坏受拉承载力标准值(N):

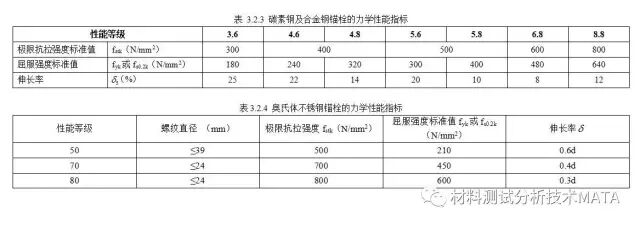

   依据JGJ 145-2013 第6.1.2条规定:,其中As—机械锚栓应力截面面积(mm2),fyk—机械锚栓屈服强度标准值(N/mm2)依据表3.2.3和表3.2.4取值;


-3.关于Nrk* —混凝土破坏受检验锚固件极限抗拔力标准值:现场检测时由委托方提供该值
